30L 진공건조기 패키지(콜드트랩, 펌프, 후레임 일체) VDO-PK-G1

30L 진공건조기 패키지(콜드트랩, 펌프, 후레임 일체) VDO-PK-G1



30L 진공건조기 패키지(콜드트랩, 펌프, 후레임 일체) VDO-PK-G1











모델	VDO-PK-G1
상품간략설명	VDO30NG 진공건조기(챔버) 패키지
상품요약정보	진공건조에 필요한 구성품 일체형 , 간편한 설치및 이동용이성 , 경제적인 가격

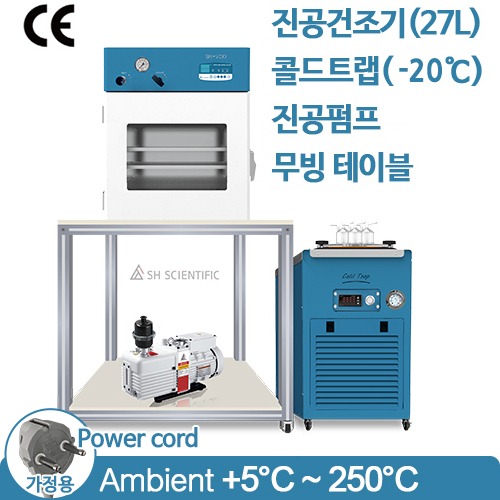

Vacuum Oven Package



Package Model	VDO-PK-G1
Vacuum Dry Oven	SH-VDO-30NG
Cold Trap	SH-WB-5GDR(-20)
Vacuum Pump	SH-V10
Oil Mist Trap	VOT-1020
Dimension(WxDxH)	1195x685x1560mm 47.04x26.96x61.41''



Model	Pump Speed	Model	Temp Range
SH-V10	78 L/min	SH-WB-5GDR(-20)	Ambient -40℃ ~ ambient (-40℉ ~ ambient) (Low limit -20℃)
SH-V20	156 L/min
SH-V40	312 L/min	SH-WB-5GDR(-40)	-40℃(-40℉) ~ -20℃(-4℉)
SH-V60	474 L/min



Vacuum Drying Oven

• 진공Port 와 진공해제 Port 가 별도로 구성
• 우수한 온도정밀도와 분포도
• Stainless Steel 재질의 내부chamber
• 실사용 온도 180도 이하 권장
• Du-Aluminum 재질의 Shelves (온도전달 우수)
• Shelves 를 최대4단까지 설치가능
• View windows 를 통한 chamber 내부 관찰가능
• C.E 인증

​

Model	SH-VDO-30NG
Temp Range	Ambient +5℃ to 250℃ (Ambient + 9℉ to 482℉)
Time Range	00.00 to 99HR 59MIN (MIN SEC) Selectable Digital Counter Timer
Vacuum Resistance	0 to 76 cmHg (0 to 0.1MPa)
Heating Type	Hot Air Jacketed
Temp & Time controller	Microprocess PID Membrane Touch Digital controller
LED Lamp	DC 24V, 1.2W, LED bar, Waterproof, Cool White
Heater Capa	990 W
Dimension Internal (W×D×H)	300×300×300mm 11.81x11.81x11.81''
Dimension External (W×D×H)	605×550×770mm 23.81x21.65x30.31''
Weight	69 Kg
Capa	27 L
Material Internal	Stainless Steel
Material External	Steel Plate With Powder Heating Coated
Material Packing	Silicon Rubber Packing
View Window	Tempered Glass
Aluminum Shelves	2 Supplied (4 Maximum)
Electrical Requirements 120V ,50/60Hz, 1Φ	8.3 A
Cat. No.	VDO30NG120
Electrical Requirements 230V,50/60Hz, 1Φ	4.3 A
Cat. No.	VDO08NG230



• Standard Accessory

• Option

• -Programmable Controller
• -RS-485 interface
• -RS-232C interface
• -Digital Vacuum Meter(Bullseye)
• -가스 연결 서비스

• Safety Device

• -High temp limit controller
• -Automatic reset function incoming power cut
• -Buzzer on when set Time arrived
• -Electric leakage circuit breaker

​

Cold Trap Bath

• －20℃ model
• Digital Temp Controller 장착
• 상부 Open 형 Glass Trap 3ea 기본장착
• Seamless Bath 사용으로 부동액 누수없음
• 투명 Cover를 장착 내부관찰이 용이

​



제품명	저온동결트랩 -20℃ (Cold Trap Bath)
Model	SH-WB-5GDR
Order Number	SH-WB-5GDR(-20)
Temp Controller	Microprocessor digital controller
Temp Control Range	Ambient -40℃ ~ ambient (-40℉ ~ ambient) (Low limit -20℃)
Dimension Internal (W×D×H)	200x200x130mm 7.87x7.87x5.12"
Dimension External (W×D×H)	283x400x455mm 11.14x15.75x17.91''
Weight	26.5kg
Material Internal	Stainless Steel
Material External	Steel Plate With Powder Heating Coated
Trap	Openable glass trap×3EA
Power	230V, 60Hz, 1Φ
Cat. No.	WB5GDR-20230-60

• Safety Device

• -Automatic reset function incoming power cut
• -Electric leakage circuit breaker

• Option

• -Stainless steel trap(Acryal cover 포함)

​

Vacuum Pump

SH-V Series

Perfect design and performance

고성능의 SH-V series 진공펌프입니다.

실린더 구조와 혁신적인 오일순환 시스템으로 안정적이고 강한 내구성을 자랑합니다.

자동 역흡입방지 밸브(anti-sucking back valve)와 2단계 가스밸러스트 밸브기능으로 최상의 신뢰성을 확보해 줍니다.

• 2단계 조절 가능한 가스밸러스트 밸브는 응결 가능한 증기를 펌프 밖으로 배출할 수 있게 해줌
• 오일 역흡입방지 보호기능으로, 진공시스템이 오일에 오염되는 것을 막아주며,
• 펌프가 운행을 멈추었다가 다시 작동하는데 용이
• 오일 펌프 안의 오일 강제 순환 시스템과 오일 공급 구조로 안정적인 펌프 작동 가능

​

Model	SH-V10
Pumping Speed(50/60Hz)	78L/min
Ultimate total pressure gas ballast close	5x10-2 Pa ( 3.7x10-4 torr )
Ultimate total pressure gas ballast open	3 Pa ( 2.2x10-2 torr )
Power supply	220V,50/60Hz or 110V,50/60Hz
Power rating(kw)	0.4(1 Phase)
Inlet/Exhaust Flange	KF 16/25
Oil capacity(L)	0.6~1.0
Ambient temperature(℃)	5~40
Noise level(dB)	≤56
Weight(kg)	19
Recommended for	Vacuum Drying Ovens (SH-VDO-08NG, SH-VDO-30NG, SH-VDO-70NG, SH-VDO-30NS, SH-VDO-70NS) Tube Furnace All Packages



• Option

• Oil Mist Trap with Filter
• VOT-1020 : V10, V20
• VOT-4080 : V40, V60

• Filter for Oil Mist Trap
• VOTF-1020 : VOT-1020
• VOTF-4080 : VOT-4080

​

​

Flow Rate Characteristic

Dimension

Dimensions

Model

A

B

C

D

E

G

H

I

J

K

L

DN

SH-V10

460

144

207

210

110

126

154

45

45

34

/

KF16/25



Digital Vacuum Meter(Bullseye)

• 휴대용으로 사용이 편리하고 AA배터리(4EA)를 사용하여 70시간 지속 구동 가능
• 마이크로 USB포트 통한 전원 연결 운전 가능
• 후면 자석플레이트를 이용 케이스 면에 자유롭게 설치 및 지지대를 이용 거치도 가능
• NIST 표준으로 사전 교정된 Agilent 536 센서로 정확한 진공값 표시
• 문자 또는 인식 하기 쉬운 그래프로 진공 측정 값 표시(0.001~800Torr)
• 12개의 측정 단위 표시 가능(Torr, mbar, bar, kPa, inches of Hg, mm Hg, millitorr, microns, inches of water, PSI, Pa)

​

Model		Bullseye
Range		0.001 Torr - 800 Torr
Power		AA x 4 Batteries
Sensor		Agilent 536 Sensor
Accuracy	0.001~0.99 Torr	± 0.002 Torr or 20%
	0.1~2 Torr	± 10%
	2~6 Torr	± 25%
Units		Torr, millitor, microns, mbar, bar, kPa, Pa, mm, mm of Hg, inches of Hg, inches of water, PSIA
Mount		Portable Handheld
Display		LCD
Certifications		CE, RoHS2

​

• Standard Accessory

• -Bullseye Gauge & Agilent536 Vacuum Sensor 1SET
• -KF(NW)25 Clamp 1EA
• -KF(NW)25 Centr Ring & Viton Ring 1EA
• -USB C type 충전기 1EA

• Option

• -KF(NW)25 Hose Barb 10mm
• -KF(NW)16, 25, 40 Clamp
• -KF(NW)16, 25, 40 Centr Ring & Viton Ring
• -KF(NW)25 T Connector
• -KF(NW)25 L Connector
• -KF(NW)25 Ball Valve
• -KF(NW)25 Blank
• -KF(NW)40*25 Reducer
• -KF(NW)25*16 Reducer
• -KF(NW)25&1/4"PT Needle Valve
• -KF(NW)16&1/4"PT 3-Way Valve
• -Silicon Vacuum Hose 8-15mm(L)5m
• -SUS Bellows Hose 1m

​

Vacuum Accessories

---
